ソーティング技術

マイクロ流路チップ方式とは?

フローシフト方式(空気圧による制御)の採用

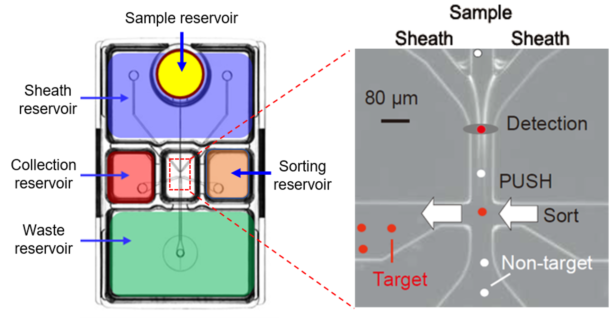

On-chip Sortはそのコア技術として小型の使い捨てマイクロ流体チップを使用しており、ソーティングはすべてこの使い捨てチップ上で行われます。検出された標的細胞がソーティング領域に接近するとパルス流を発生させ、細胞を回収リザーバー内に押し込む独自技術の「フローシフト」法を採用しております。このソーティング方法は、通常のソーティング技術の固有の問題である高圧、ノズル、電荷、高速の衝突などを一切使用しないため、細胞への負荷がないソーティングを実現しています。その他の細胞は、そのまま流路を流れ廃棄リザーバーに溜まります。 解析およびソーティングの間、すべての液体(サンプル、シースおよび廃液)はチップ内に留まるため、外部タンクもありません。特定のシース液を使用する必要がある従来のセルソーターとは異なり、On-chip Sortでは、細胞に適した任意のシース液(培地、淡水、海水、油など)を使用可能です。

 セルアナライザー(セルソーター/フローサイトメーター) の細胞分離チップ

マイクロ流路チップ方式の特長

マイクロ流路チップ方式の優位性

コンタミネーションフリー – 使い捨て交換型のマイクロ流路チップによる細胞解析・細胞分離

オンチップ・バイオテクノロジーのセルソーター/セルアナライザーでは、使い捨て交換型のマイクロ流路チップを用いて細胞解析・細胞分離を行います。

樹脂製のマイクロ流路チップには、5.5cm×4.0cmの基板に幅80μm、深さ50~80μmの流路が成形加工されています。流路系、リザーバ等の全ては、この交換型のマイクロ流路チップ上に配置されています。流路、リザーバーと装置が独立しているため、サンプル間のコンタミ(異物混入)や装置へのコンタミがありません。

シース液のタンクも存在しないため、装置の小型化を実現しており、通常サイズの安全キャビネットにも設置可能です。

マイクロ流路チップには、細胞解析用チップ/細胞解析・分離用チップ/細胞解析・分離用大容量チップがあり、それぞれ滅菌処理済みのチップと無処理のチップを選択することができます。

フローシフト方式の採用 – マイクロ流路チップ上の細胞の流れを空気圧により制御する独自技術

オンチップ・バイオテクノロジーのセルソーター(製品名:On-chip Sort)では、空気圧制御により細胞をマイクロ流路内で移動させます。

移動の目的となる細胞の識別については、従来型のセルソーターと同様にレーザー照射により行います(細胞にレーザーを照射し、発生する散乱光、蛍光を検出することにより識別する)。

細胞の分離については、従来型のセルソーターとは全く異なるフローシフト方式を採用しています。フローシフト方式とは、目的となる細胞がマイクロ流路の十字路を通過する瞬間に、十字路の両サイドから空気圧によって押し込む動きと引き込む動きを発生させ、目的細胞をソーティングリザーバーに回収する方式です。目的外の細胞はそのまま流れ落ち、廃液リザーバーに到達し、回収されます。

フローシフト方式 セルアナライザー(セルソーター/フローサイトメーター)

ダメージフリー – マイクロ流路チップ上のフローシフト方式の細胞分離によるダメージフリーでの細胞分離

フローシフト方式の採用により、従来型のセルソーターと比較して圧倒的に小さな圧力による、超音波や電荷を使わない細胞分離を実現しました。これによりダメージフリーでの細胞分離が可能になり、ダメージを受けやすい神経細胞などでもダメージフリーの細胞分離が可能となりました。



幅広い対応サンプル

マイクロ流路チップ上には流路系、リザーバ類の全てが配置されています。フローシフト方式の空気加圧方式によって送液するため、接触することなくシース液やサンプル液を流路内へ送液することができます。

シース液・サンプル液 セルソーター/セルアナライザー(フローサイトメーター)

セルソーター(製品名:On-chip Sort)の場合、目的細胞はサンプル回収リザーバーに集められ、フローサイトメーター(製品名:On-chip Flow)の場合は廃液リザーバーに希釈なく回収されるようになっています。

フローシフト方式の採用により、シース液、サンプル液など幅広く選択することが可能になりました。シース液・サンプルバッファーに培養液やオイルを用いることも可能です。
