マイクロ流路チップ フローサイトメーター「On-chip Flow」
マイクロ流路チップ・フローサイトメーター“On-chip Flow”
マイクロ流路チップにより測定毎の流路系全交換を可能とし、簡易な操作、
メンテナンスフリー、バイオハザード対応を実現
マイクロ流路チップを採用した当社のフローサイトメーターは以下の特長を有しています。
簡単な操作
習熟を必要としない簡単操作。分光光度計を使うようにフローサイトメーターが使用できます。サンプル、シース液をチップに準備し、装置にセットするだけです。

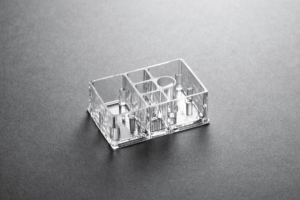

細胞解析用 マイクロ流路チップ
バイオハザード・サンプルの解析に最適
流路系はすべてマイクロ流路チップ内にあり、これが交換型です。病原性細菌、ウィルス感染細胞等のバイオハザードサンプルの測定の場合も流路汚染を気にすることなく解析できます。
小型で、安全キャビネットに設置可能
コンパクトな装置サイズのため、安全キャビネットに設置可能です。サンプルの飛散対策、オペレーターの安全対策を容易に行うことができます。
微量サンプルに対応
10μｌ～の微量サンプルの全量を解析可能。貴重なサンプルの解析に最適です。
安全キャビネット内に設置したOn-chip Flow
メンテナンスフリー
マイクロ流路チップは交換型なので、流路の洗浄を必要とせずメンテナンスも容易です。
セルソーターへのアップグレード
導入後、ソーティング機能を付加し、On-chip Sortへアップグレードする事が可能です。

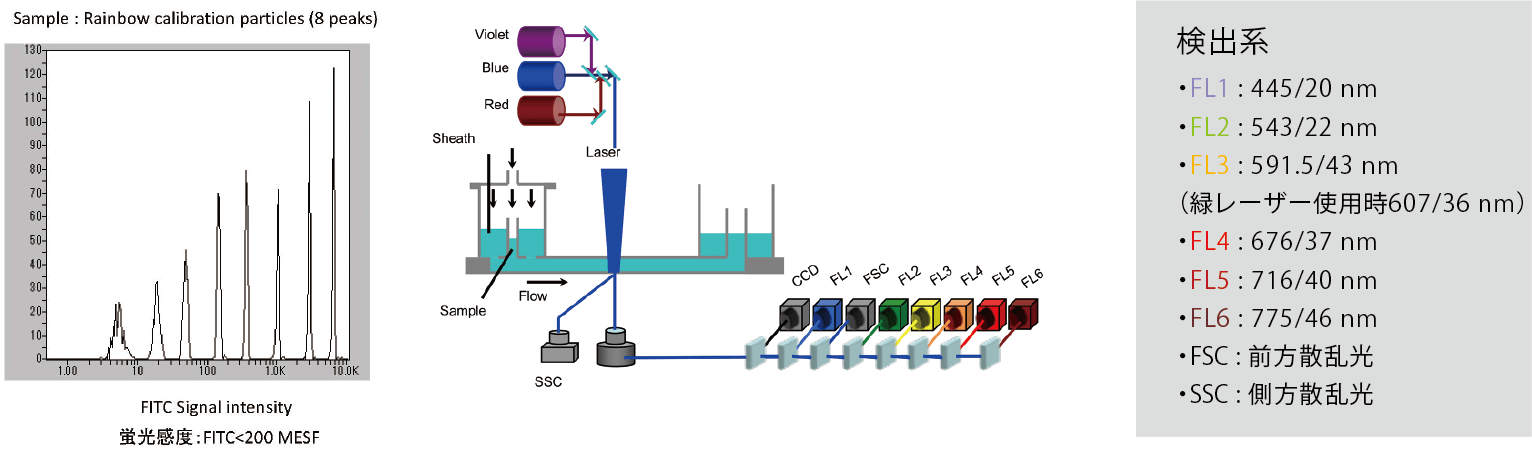

多彩な蛍光色に対応/高感度・高精度
搭載レーザー（波長）を選択可能
On-chip FlowはBlue（488nm or 473nm）、Violet（405nm）、Green（561nm）、Red（638nm）から最大3種類を搭載できます。
蛍光検出感度はFITC＜200 MESFと好感度を実現しました。蛍光6色を対応することで計測領域の拡大と計測精度の向上が図られ、近紫外領域のレーザーを搭載することで、サイドポピュレーション（SP)の解析も可能です。
レーザー選択と検出器
On-chip Flow
| 製品名 | 製品番号 | レーザー | 蛍光検出器数 |
|---|---|---|---|
| On-chip Flow HS | 362F2001 | Blue Red Violet | 6 |
| On-chip Flow HSG | 362F2001G | Blue Green Violet | 6 |
| On-chip Flow HSGR | 362F2001GR | Blue Green Red | 6 |
| On-chip Flow MS5 | 252F2001 | Blue Red | 5 |
| On-chip Flow MS5G | 252F2001G | Blue Green | 5 |
| On-chip Flow MS6 | 262F2001 | Blue Violet | 6 |
| On-chip Flow LS5 | 152F2001 | Blue | 5 |
| On-chip Flow LS3 | 132F2001 | Blue | 3 |
スペック
On-chip Flow
| 光学系と検出感度 | ||
|---|---|---|
| レーザー | 最大3本(405nm、488nm、561nm、638nm) | |
| 測定パラメーター | 前方散乱光(FSC)、側方散乱光(SSC)、蛍光6色(10パラメーターまで) | |
| サイズ検出感度 | FSC < 0.5μm、 SSC < 1.0 μm | |
| 蛍光感度 | < 200 MESF FITC | |
| データ分析能 | 4 decades, 18 bit | |
| パルス解析 | Height、Area、Width | |
| 検出波長 | FL1(445/20 nm)、FL2(543/22 nm)、FL3(591.5/43 nm) | |
| FL4(676/37 nm)、FL5(716/40 nm)、FL6(775/46 nm) | ||
| 流路系統 | ||
| フローセルチップ | 交換型マイクロ流路チップ | |
| チップ素材 | 樹脂 | |
| 流路サイズ | 80 μm × 80 μm、150 μm × 150 μm | |
| 流速(m/s) | 500 ～ 2000 mm/sec | |
| シースバッファー | 樹脂素材が溶けなければどんな液体も利用可能。応相談。 | |
| サンプル・ボリューム | 10 ～ 1000 μl | |
| シース・ボリューム | 1 ～ 9 mL (チップによる) | |
| 解析 | ||
| 細胞ダメージ | なし (解析後サンプル回収可能) | |
| コンタミネーションフリー | コンタミネーションなし チップ交換により全流路交換 | |
| 無菌・バイオハザード対応 | あり | |
| 送液圧力 | 0.3-3 psi | |
| 最大解析速度 | 4,000 events/sec | |
| 操作開始までの時間 | 1 ～ 2分 | |
| シャットダウン | 10秒(クリーニング不要) | |
| 安全性 | ||
| エアロゾルの発生 | なし | |
| サイズと重量 | ||
| サイズ(W×H×D、mm) | 620 × 330 × 390 | |
| 重量(kg) | 35 kg | |
| 制御PCと制御速度 | ||
| PCとソフトウェア | ノートパソコン | |
| OS | Windows 10、64 bit | |
| データフォーマット | Own format and FCS3.0 | |
| 電源 | ||
| 消費電力 | < 240 VA | |
