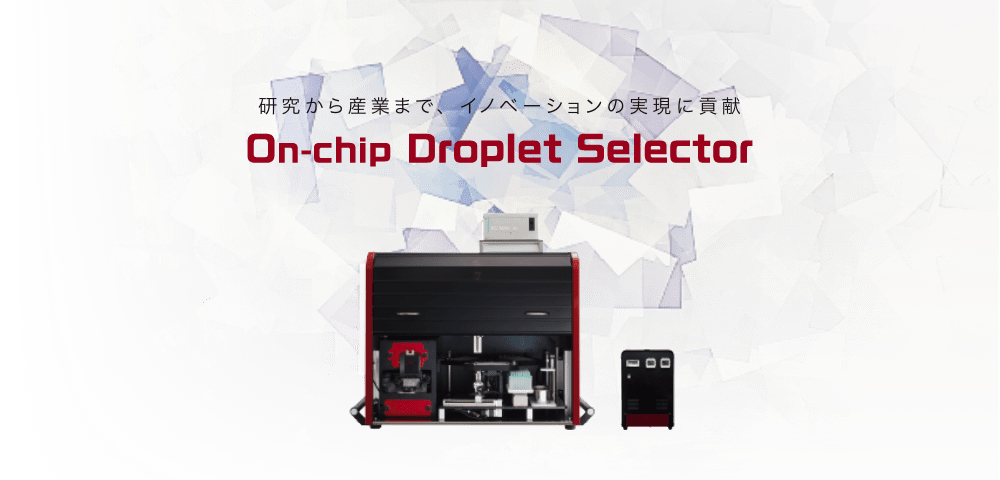

細胞/ドロップレット解析・分離・分注装置「On-chip Droplet Selector」
スクリーニングのゲームチェンジャー
On-chip® Droplet Selectorは目的のドロップレットを1つずつ分離し、そのままプレートに分注を可能にした装置です。スクリーニングにかかる労力や時間を減らし、効率を大幅に向上させることで、あらゆる研究におけるブレークスルーに貢献します。
従来のセルソーターでは、油中のドロップレットの取り扱いはシース液に油を使えないことや物理的衝撃に強くないことから不可能でした。このため、細胞 / 微生物を封入したドロップレットの二次解析や単離が困難でした。

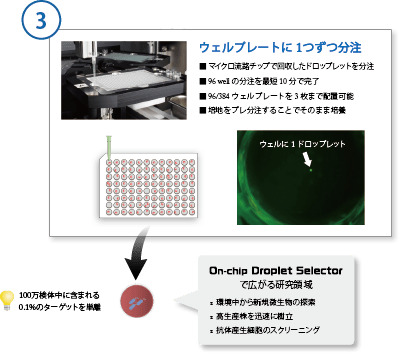

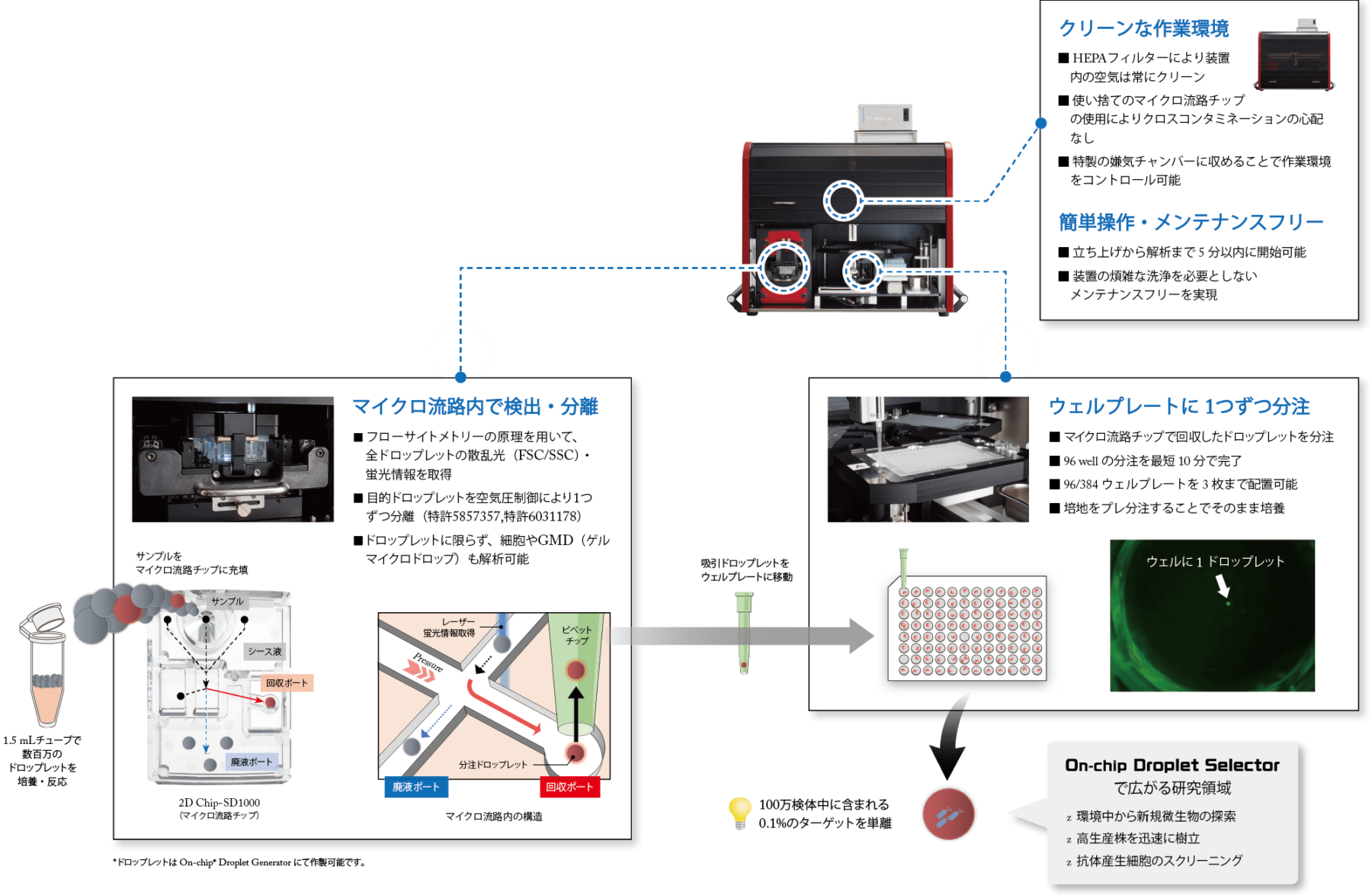

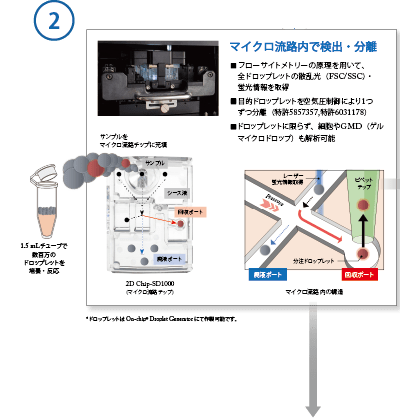

On-chip® Droplet Selector はドロップレットの取り扱いに特化すべく、当社が保有するマイクロ流路チップ技術による“分離”と“分注”の技術を組み合わせた全く新しい発想の装置です。90%を超える精度で 1wellに1ドロップレットずつ壊さずに確実に分注することが可能です。

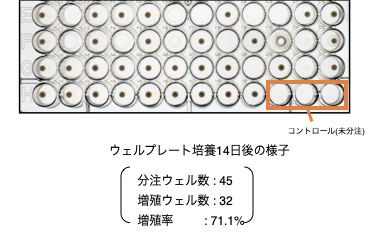

根粒菌を封入したドロップレットのシングルプレーティング
ドロップレット集団全体の約 5% に根粒菌を封入して培養した。On-chip® Droplet Selector により、増殖した根粒菌が封入されたドロップレットを 96 ウェルプレートに分注した。
ウェルプレート培養後、分注した45 well 中 32 well にて増殖が確認された。
▶ 微生物が封入されたドロップレットを高精度で
分注し、再培養可能であることを実証
土壌環境から酵素の高生産微生物をスクリーニング
土壌から採取した微生物を酵素（ペプチダーゼ）に反応する基質とともにドロップレットに封入・培養した。その結果、微生物の多様な増殖形態と酵素活性が観察された。
On-chip® Droplet Selector を用いることで目的酵素活性を示すドロップレットを高速に単離可能であり、新規微生物の発見が期待される。
▶ 様々な環境中から目的活性を標的にスクリーニング可能

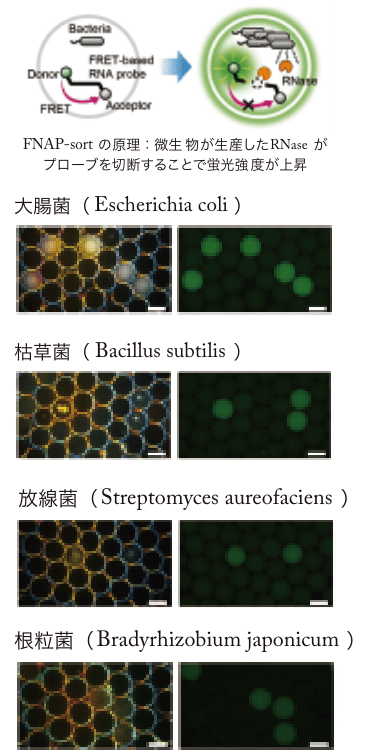

ドロップレットで増殖した微生物の検出
FNAP-sort（Fluorescent Nucleic Acid Probe in droplets for sorting bacteria）とはドロップレットで増殖した微生物の検出を可能にしたシステムである。
大腸菌、枯草菌、放線菌、根粒菌をドロップレット培養した例では、増殖活性を蛍光強度の上昇として簡便に検出可能であることが確認された。
本システムを用いることで、環境微生物や変異株スクリーニングなどの応用が実現可能である。
▶ドロップレット培養での増殖活性を
簡便に検出できる手法の開発

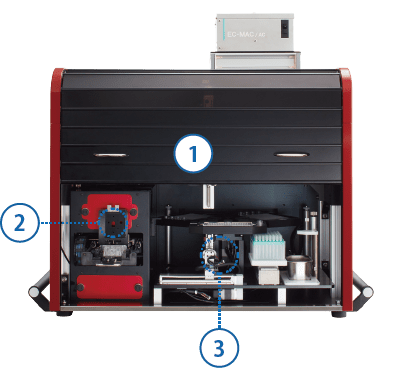

On-chip Droplet Selector
| 装置仕様 | ||
|---|---|---|
| レーザー | 3本選択（405 nm、488 nm、561 nm、638 nm） | |
| 測定パラメーター | 前方散乱光（FSC）、側方散乱光（SSC）、6PMT | |
| 検出波⾧ | FL1 : 445/20 nm、 FL2 : 543/22 nm、 FL3 : 591.5/43 nm (561 nmレーザー使用時607/36 nm) FL4 : 676/37 nm、FL5 : 716/40 nm、FL6 : 775/46 nm |
|
| 解析サンプルサイズ | 0.5-125 μm | |
| 分取モード時 | 1,000 events/sec | |
| 分注速度 | 96well / 10 min (ターゲット比率に依存) | |
| 分注精度 | > 90% (サンプルに依存) | |
| 操作開始までの時間 | 5分 | |
| シャットダウン | 10秒(クリーニング不要) | |
| サイズ(WxDxH) | 760ｘ500 x 800 mm | |
| 重量 | 75 kg | |
| 制御 | ノートPC（Windows10） | |
| 装置本体 電源入力 | AC100-240V, 50/60 Hz | |
| 装置本体 消費電力 | 240 VA | |
| HEPAフィルター 電源入力 | AC100V, 50/60 Hz | |
| HEPAフィルター 消費電力 | 35W | |
【 装置 On-chip® Droplet Selector 】
| 製品番号 | 製品名 | 仕様概要 | レーザー | 検出器 |
|---|---|---|---|---|
| 362DS001 | On-chip® Droplet Selector HS | Laser 3, FS, SS,FL（6 colors） | 488 nm & 638 nm & 405 nm | FL1,FL2,FL3,FL4,FL5,FL6 |
| 362DS001G | On-chip Droplet Selector HSG | Laser 3, FS, SS,FL（6 colors） | 488 nm & 561 nm & 405 nm | FL1,FL2,FL3,FL4,FL5,FL6 |
| 362DS001GR | On-chip Droplet Selector HSGR | Laser 3, FS, SS,FL（6 colors） | 488 nm & 638 nm & 561 nm | FL1,FL2,FL3,FL4,FL5,FL6 |
消耗品
マイクロ流路チップ
| 製品番号 | 製品名 | 材質 | マイクロ流路幅 | 梱包単位 |
|---|---|---|---|---|
| 1004001 | 2D Chip-SD1000 | COP | 80 × 80 µm | 10 chips/ 箱 |
| 1004002 | 2D Chip-SD1000w150 | COP | 150 × 150 µm | 10 chips/ 箱 |
パッキン
| 製品番号 | 製品名 | 梱包単位 |
|---|---|---|
| 40030 | Droplet Selector チップ用パッキン | 1枚/ 箱 |
